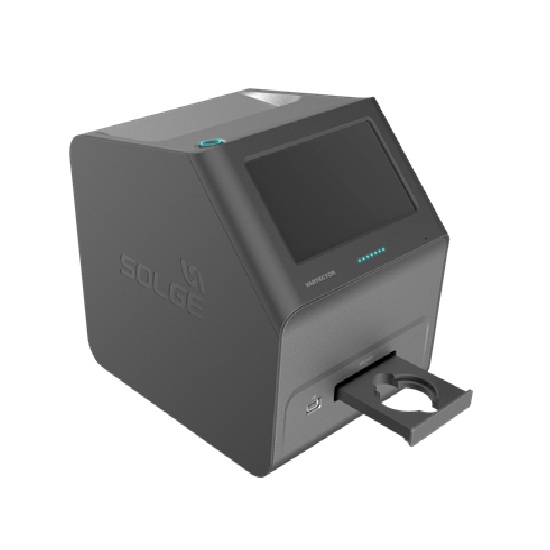

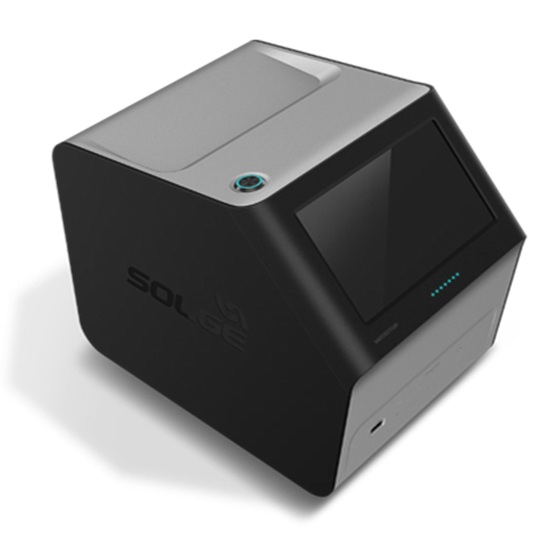

自動バーニッシュ試験器 (MPC法)VARTECTORASTM D7843Solge

Vartector は、タービンオイル、EHCオイル、油圧オイルなどの劣化によって生成されるバーニッシュ (ワニス)、スラッジ、炭化物などの状態を定量化するMPC (Membrane Patch Colorimetry・メンブレンパッチ比色法) 値を測定する試験器です。ASTM D7843 に基づき、Solge社によって世界で初めて開発・製造されました。

MPC値の管理は、ASTM規格およびタービンや回転機械の製造業者によって指定されており、各種オイルのバーニッシュ生成傾向を、CIE ⊿E値(デルタE)として定量化します。

製品詳細

準拠規格 ASTM D7843
測定法 メンブレンパッチ比色法 (Membrane Patch Colorimetry = MPC法)
測定ジオメトリ 0°/45° 測定ジオメトリ (ASTM D7843完全準拠)
測定条件 試料観察: CIE 10° (規格に基づく観察法)
出力値 CIE ⊿E、⊿L、a+b
※ ⊿L は EHCオイルの炭化物診断
測定範囲 1~100 (⊿E)
画像表示 パッチ画像を表示
光源 LED光
受信器 スペクトラムスキャン
検出器 分光測色計
測定時間 3 秒
内部動作制御 ステッピングモーター
動作温度 0 ~ 50 ℃
制御システム Linux
測定制御 7 インチ タッチスクリーン
電源 AC100V 50/60Hz 5A
寸法・重量 214 (W) × 306 (D) × 254 (H) mm、5.5 kg
